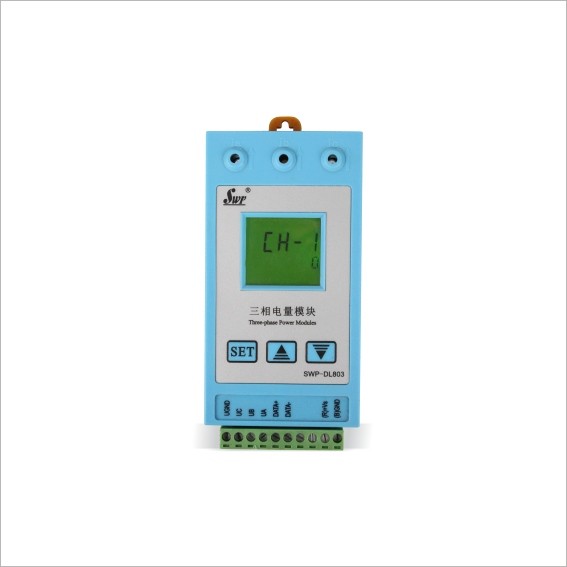

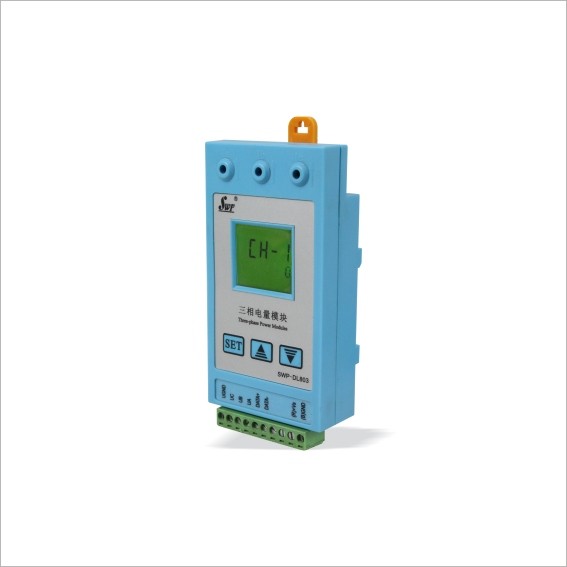

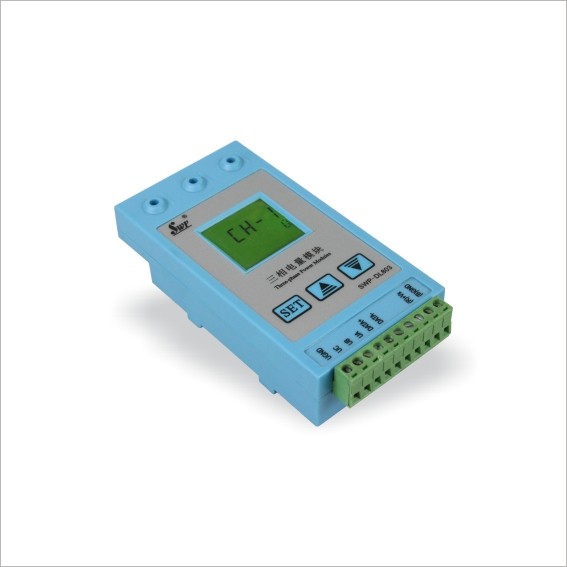

SWP-DL803三相电参数数据采集模块

输出接口

RS-485，DATA+、DATA－二线制，ESD保护

通讯速率（bps）

1200、2400、4800、9600

通讯协议

ASCII码格式（四字节符点数）

输入

交流45－60HZ三相电压、电流

输出

三相电压Ua、Ub、Uc，三相电流Ia、Ib、Ic的真有效值、有功功率P、无功功率Q、功率因数及各相有功功率Pa、Pb、Pc。以通讯输出。

电压量程（相电压）

10V、20V、50V、100V、300V、500V

电流量程

1A、2A、3A、5A、10A、20A

输入信号

每通道采样速率

4KHz，交流采样

输入响应时间

（模块内数据更新率）

250ms，同步测量

精度等级

0.5级

供电电源

+18~30V

功耗

<0.5W

工作温度

0~50℃

体积

122mm × 69mm× 73mm

安装方式

DIN导轨卡装

    SWP–DL80

-□

-□

-□□

□□

 SWP系列电量模块

    相数

3

三相

    通讯方式

□

参见“通讯方式”

    电压输入类型

□□

参见“输入类型”

    电流输入类型

□□

参见“输入类型”

通讯方式

无通讯

RS-485

01

0~1A

04

0~4A

07

0~220V

10

0~500V

02

0~2A

05

0~5A

08

0~300V

11

0~600V

03

0~3A

06

0~100V

09

0~400V

12

0~700V
