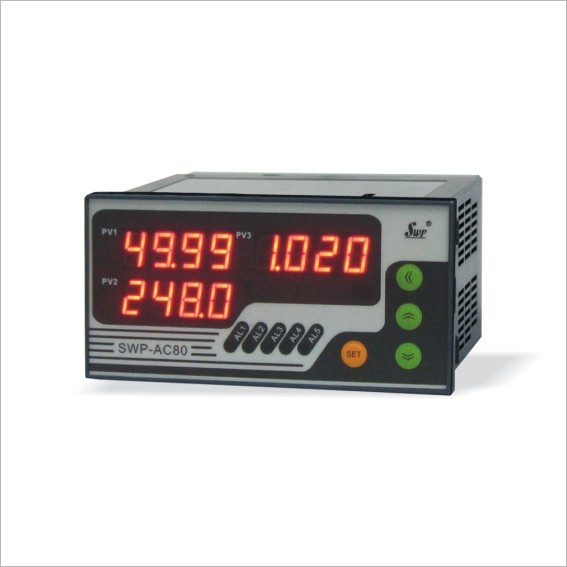

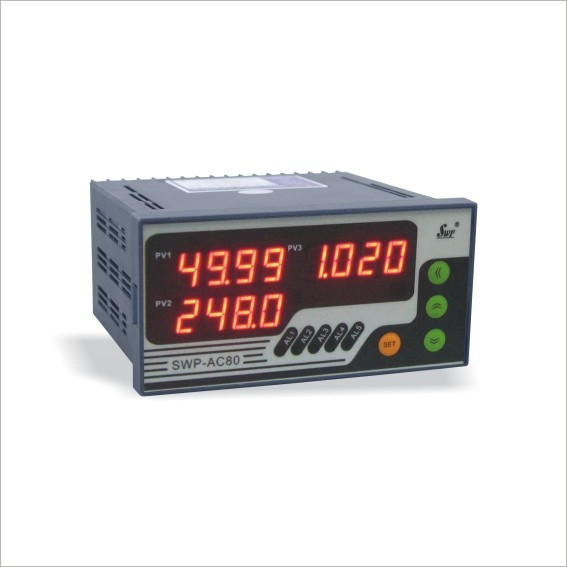

SWP-NAC电量集中显示控制仪

SWP-NAC三相电量集中显示控制仪是一种智能型电参数数据采集模块，可测量三相三线制或三相四线制电路中的三相电流、电压的真有效值、功率和功率因数。基本精度为0.5级。可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统。

SWP-NAC电量集中显示控制仪技术参数

规格		说明
输出接口	模拟量	0~10mA/4~20Ma(负载电阻＜500Ω)
	开关量	0~5V/1~5V（负载电阻≥250KΩ）
通讯接口	RS-485	DATA+、DATA－二线制，ESD保护
	RS-232	TXD、RXD、END三线制，ESD保护
通讯速率（bps）		1200、2400、4800、9600、19.2K
通讯协议		ASCII码格式（四字节符点数）
报警输出		继电器ON/OFF带回差（用户可自由设定），带LED指示
输入		交流45-60HZ三相电压、电流
输出		三相电压Ua、Ub、Uc，三相电流Ia、Ib、Ic的真有效值、有功功率P、无功功率Q、功率因数及各相有功功率Pa、Pb、Pc。以通讯输出或模拟量输出
电压量程（相电压）		10V、20V、50V、100V、300V、500V
电流量程		1A、2A、3A、5A、10A、20A
输入信号每通道采样速率		4KHz，交流采样
输入响应时间（模块内数据更新率）		250ms，同步测量
精度等级		0.5级
供电电源		AC85V~260V
功耗		＜6W
工作温度		0~50℃
安装方式		卡入式
