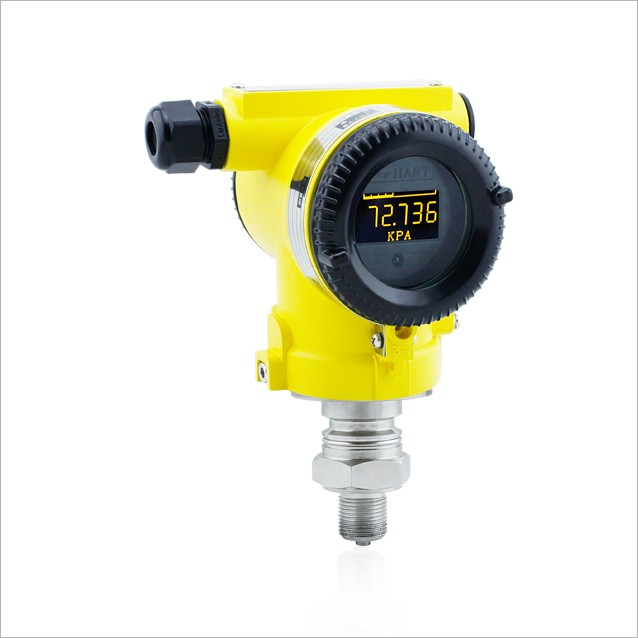

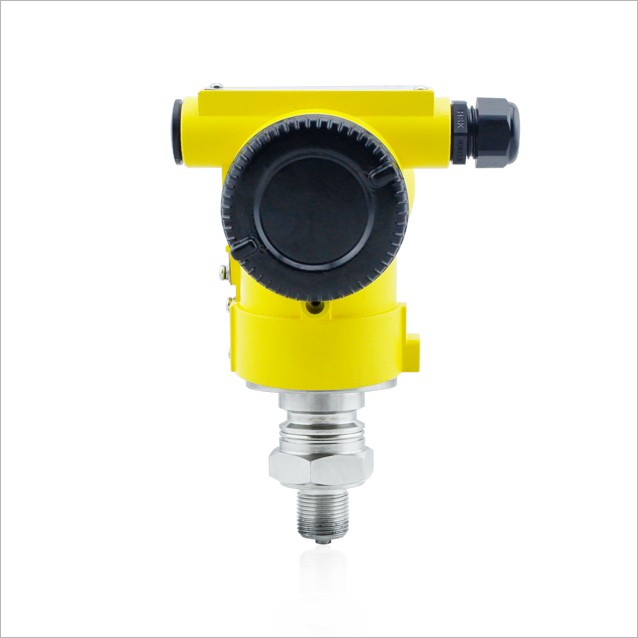

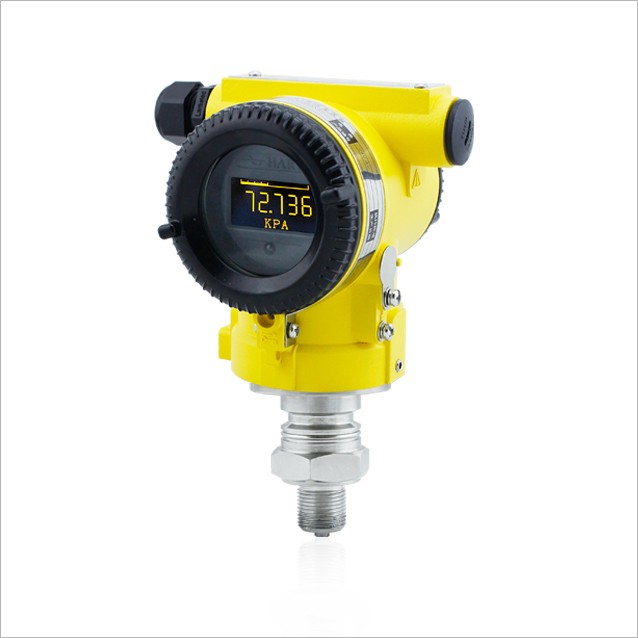

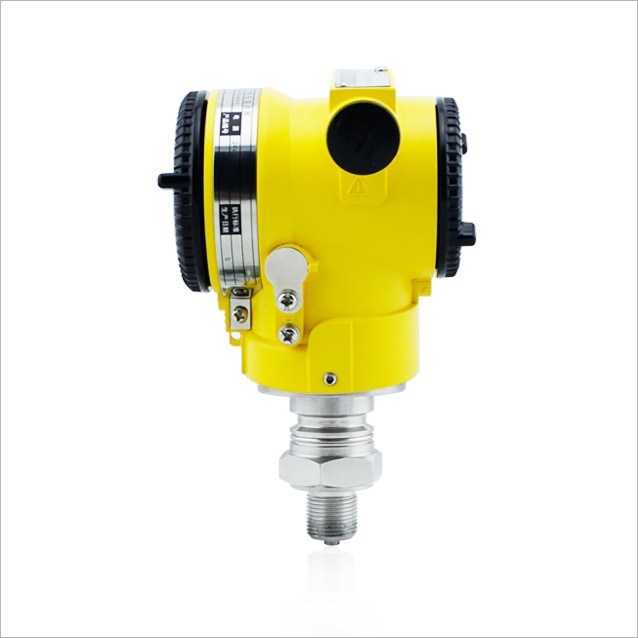

SWP-ST61TA/TG系列直接安装式绝对压力变送器

SWP-ST61E系列差压变送器，是以微处理器为核心的现场压力测量仪表。广泛用于液体、气体或蒸汽的液位、压力的测量。
◎精度+ -0.2%F.S.
◎量程比50:1或15：1
◎具有自诊断和远程功能
◎具有红外无线设置功能
◎执行HART协议

SWP-ST61E系列智能压力/差压变送器。SWP-ST61E系列变送器在电路设计上采用以微处理器为核心并辅助以先进的数字隔离技术的模块化设计，使仪表具有极高的抗干扰性及稳定性，同时采用数字化补偿技术对温度，静压进行补偿，提高了测量精度，降低了温度漂移，具有长期稳定性好，可靠性高，自诊断能力强等特点。在结构上，用户很方便的通过 HART 通讯手操器和壳外的旋扭及显示器上的按扭对变送器进行组态，设置和标定。

产品特点

外形小巧美观，重量轻

量程迁移功能，量程迁移比 100:1

阻尼：0～32 秒可调，步进 0.1 秒

零点、满度补偿修正功能

输出电流多点校正

显示多个监测变量，压力单位可选

超低温 LCD 显示器

输出电流开方功能。

具有自诊断及故障报警输出功能。

带有 EEPROM 非易失性存储器，不怕掉电丢失数据并具有原始标定数据恢复功能。

通过 HART 通讯手操器和就地按钮实现远程、就地参数设定与功能组态。


SWP-ST61TA/TG系列直接安装式绝对压力变送器技术参数

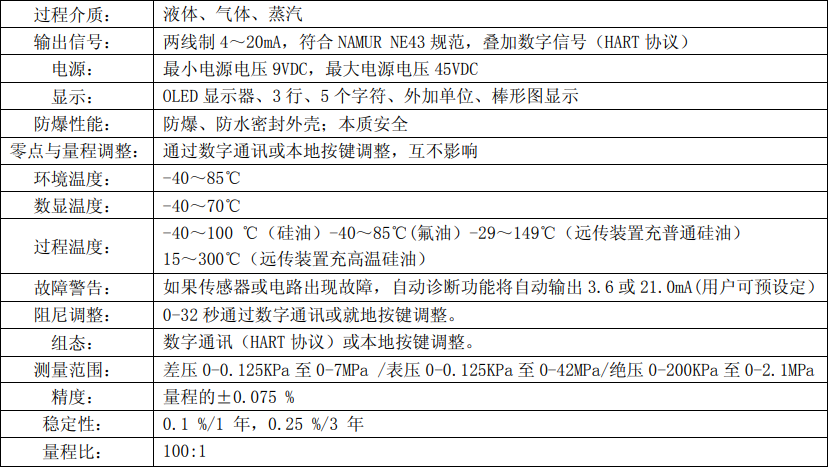

一、通用技术参数

规格参数	说明
供电电源	9-45VDC。
输出信号	二线制4～20mA DC带数字通讯（HART协议）输出。
内置显示器（选配）	OLED显示数值、数位、单位和棒状图。
自诊断功能	放大器故障、膜盒故障，设置故障，环境温度报警、压力/静压报警等。
工作温度	-40～85ºC。

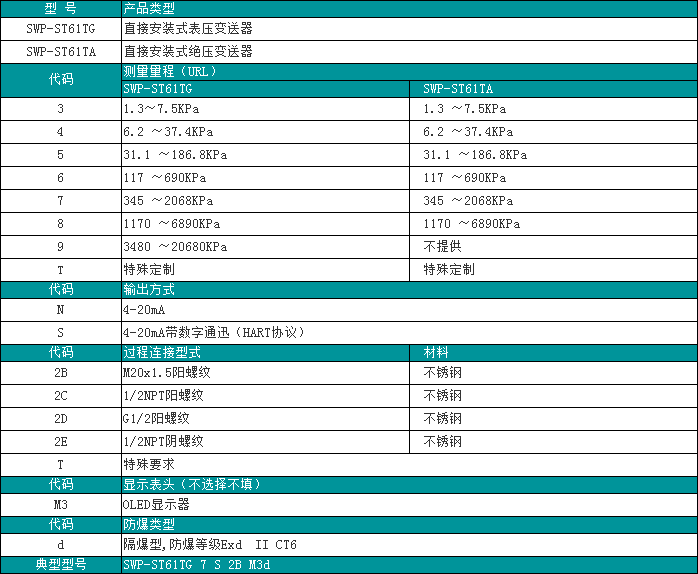

二、传感器类型

型号	TA	TG	测量范围	测量量程	最大工作压力	精度/稳定性
3	○	○	-7.5～7.5kPa	1.3～7.5kPa	量程上限压力	量程的±0.1%/ 每年最大偏差为量程的±0.1%
4	○	○	-37.4～37.4kPa	6.2～37.4 kPa
5	○	○	-100～186.8kPa	31.1～186.8kPa
6	○	○	-100～690kPa	117～690kPa
7	○	○	-100～2068kPa	345～2068kPa
8	○	○	-100～6890kPa	1170～6890kPa
9	×	○	-100～20680kPa	3480～20680kPa
