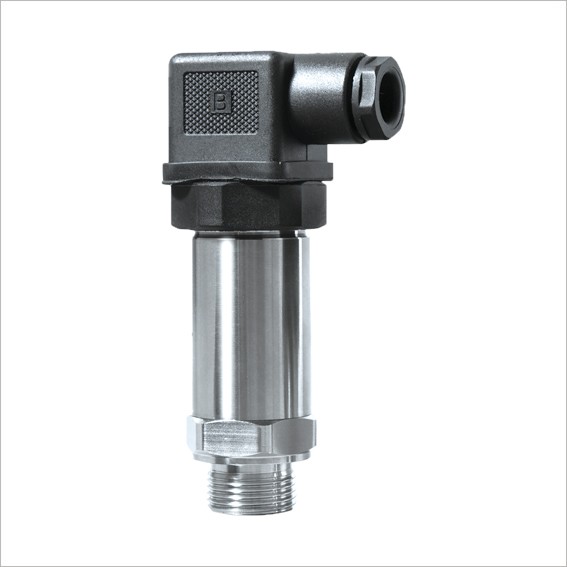

SWP-ST61P10压力变送器
SWP-ST61P10压力变送器使用优质的传感器芯体与高精度高可靠性模拟放大电路，由自动化柔性生产线大批量制造，广泛应用于工业自动化现场，具有超高性价比。变送器使用优质的传感器芯体与高精度高可靠性模拟放大电路，由自动化柔性生产线大批量制造，广泛应用于工业自动化现场，具有超高性价比。
SWP-ST61P10压力变送器使用优质的传感器芯体与高精度高可靠性模拟放大电路，由自动化柔性生产线大批量制造，广泛应用于工业自动化现场，具有超高性价比。变送器使用优质的传感器芯体与高精度高可靠性模拟放大电路，由自动化柔性生产线大批量制造，广泛应用于工业自动化现场，具有超高性价比。

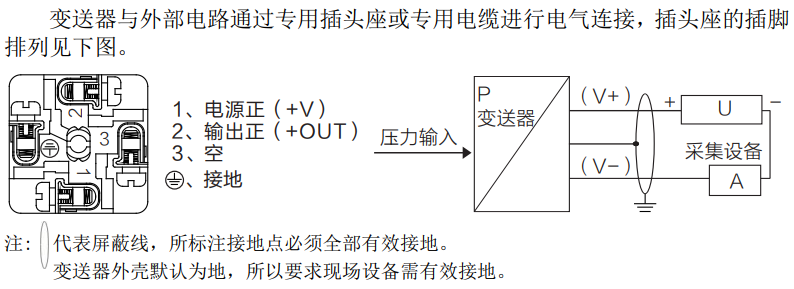

SWP-ST61P10压力变送器电气连接

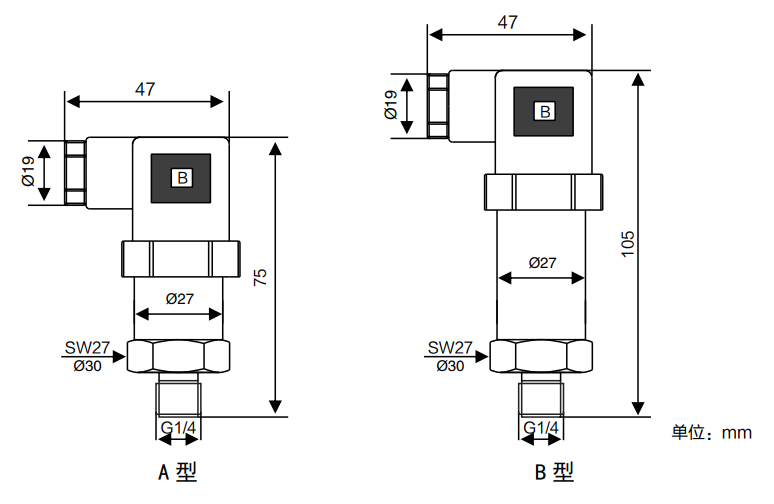

SWP-ST61P10压力变送器外形尺寸
SWP-ST61P10压力变送器技术参数
| 测量介质： | 液体或气体 |
| 材料： | 接液部件：304不锈钢；316L不锈钢非接液部件：304 不锈钢；PA压力传导介质：硅油 |
| 压力量程： | 0～20KPa；0～30MPa |
| 输出信号： | 4～20mA |
| 总电流消耗： | 信号电流，最大24 mA |
| 供电电压： | 8～30 VDC |
| 精度等级： | 0.5%FS |
| 温度范围： | 环境温度 -20～85℃补偿温度 -10～70℃储存温度 - 40～100℃ |
| 防护等级： | IP65 |
| 抗振动性： | 20g |
| 抗冲击性： | 100 g |
| 使用寿命： | 10,000万次负载循环 |
| 极性反接保护： | 有 |
| 绝缘电阻： | 100MΩ@ DC 500V |
| 过载能力： | 150%FS |
SWP-ST61P10压力变送器型谱表
| 型号 | 产品说明 | |||
| SWP-ST61 | 系列变送器 | |||
| 代码 | 产品类型 | |||
| P10 | 赫斯曼接头纯模拟压力表 | |||
| 代码 | 压力类型 | |||
| G | 表压 | |||
| 代码 | 测量量程 | 代码 | 测量量程 | |
| 203 | 0-20kPa | 165 | 0-1.6MPa | |
| 353 | 0-35kPa | 205 | 0-2MPa | |
| 603 | 0-60kPa | 255 | 0-2.5MPa | |
| 104 | 0-100kPa | 355 | 0-3.5MPa | |
| 164 | 0-160kPa | 505 | 0-5MPa | |
| 254 | 0-250kPa | 705 | 0-7MPa | |
| 404 | 0-400kPa | 106 | 0-10MPa | |
| 604 | 0-600kPa | 206 | 0-20MPa | |
| 105 | 0-1MPa | 306 | 0-30MPa | |
| 代码 | 输出方式 | |||
| N | 4-20mA | |||
| 代码 | 过程连接型式 | |||
| 2B | 外螺纹M20×1.5（常用） | |||
| 2F | 外螺纹G1/4 | |||
| T | 特殊定制 | |||
| 代码 | 外形尺寸 | |||
| A | A型（总长75mm） | |||
| B | B型（总长105mm） | |||
| 代码 | 精度 | |||
| 5 | 0.5% | |||
| 典型型号 | SWP-ST61 P10 G 203 N 2F A 5 | |||
