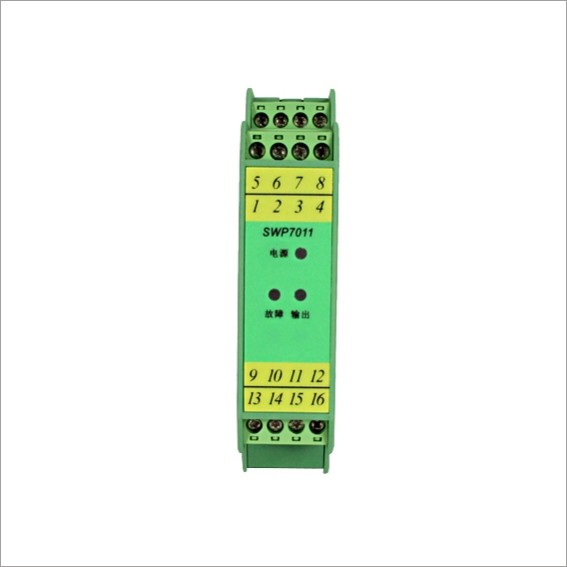

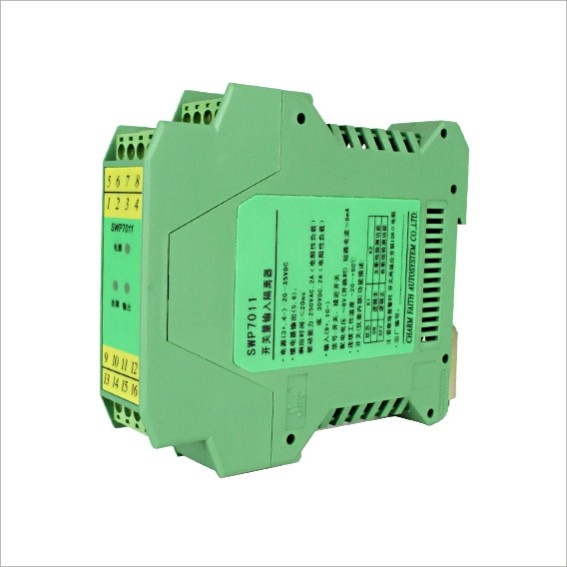

SWP7111 一进二出开关量输入隔离器

SWP7111系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。

SWP7111 一进二出开关量输入隔离器技术参数

规格参数	说明
供电电压	20～35VDC
电源功耗	（24V供电，继电器触点闭合时）： ≤1.2W（SWP7011） ≤1W（SWP7013） ≤2.2W（SWP7111） ≤1.8W（SWP7113） ≤2.4W（SWP7018） ≤2.0W（SWP7019）
信号输入	开关、接近开关配电电压：≈8V（开路时）短路电流：≈8mA
信号输出	继电器输出特性：响应时间：≤20ms 驱动能力：250V，a.c.,2A或30V，d.c.,2A 负载类型：电阻性负载晶体管输出特性：外部供电：≤40V,d.c.，电流输出：≤40mA（有短路保护）晶体管集电集输出：高电平：VCC, 低电平：≤2.5V 晶体管发射极输出：高电平：VCC-2.5V,低电平：≤0.5V
输入和输出特性（设置为同相控制时）	现场开关闭合或输入回路电流>2.1mA,输出继电器闭合,通道绿色指示灯亮现场开关开路或输入回路电流<1.2mA,输出继电器开路通道绿色指示灯灭
输入和输出正反相控制设置	K2置为OFF时为开启断线检测功能，为ON时关闭断线检测功能。注：当以开关为输入信号，需要断线检测时，须在开关两端并联10KΩ电阻。
电磁兼容性	符合GB/T18268工业设备应用要求
使用环境温度	-20～+60℃
连接的现场设备	符合DIN19234的NAMUR接近开关、开关等现场设备（包括本安型的压力开关、温度开关、液位开关等）

SWP7111 一进二出开关量输入隔离器型谱表
