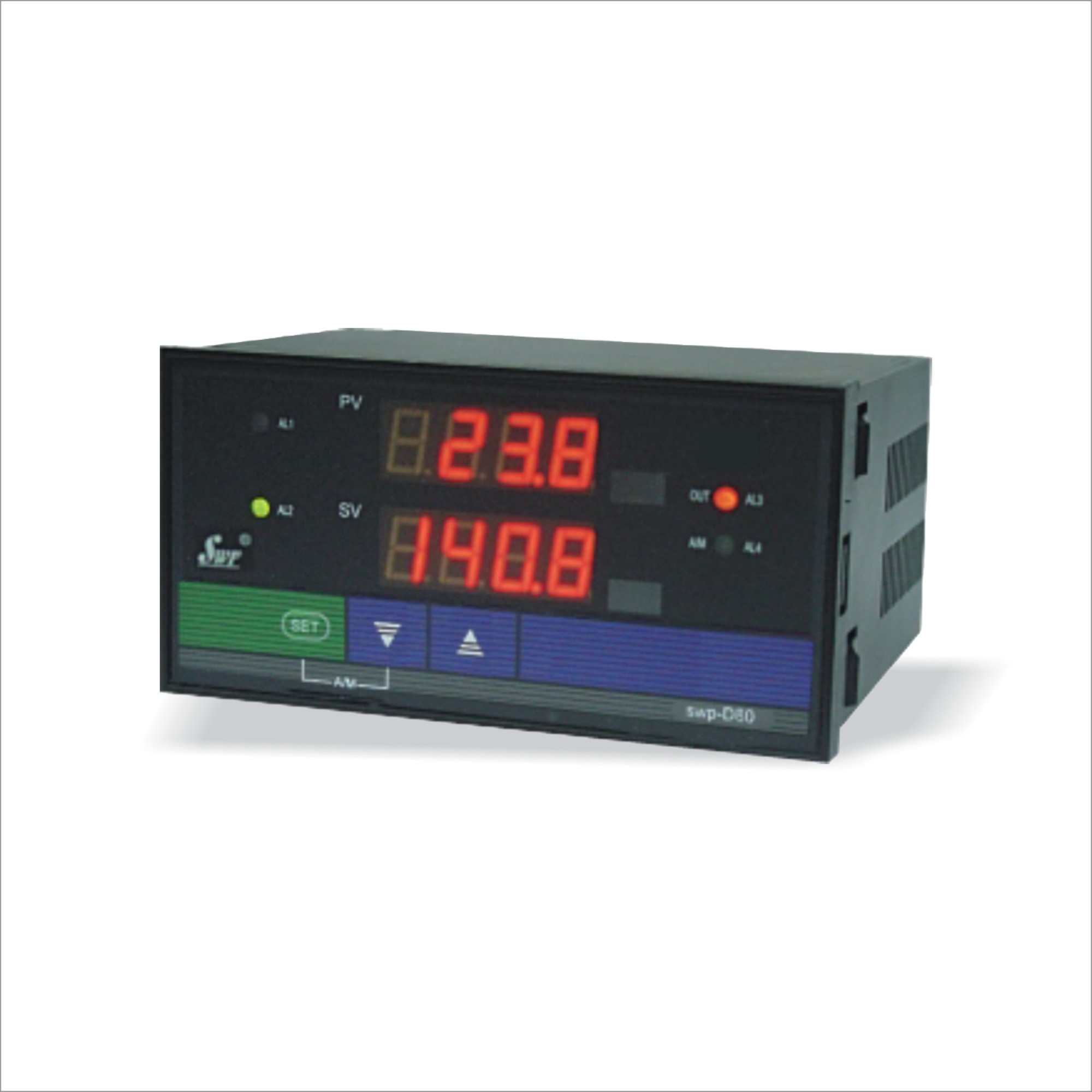

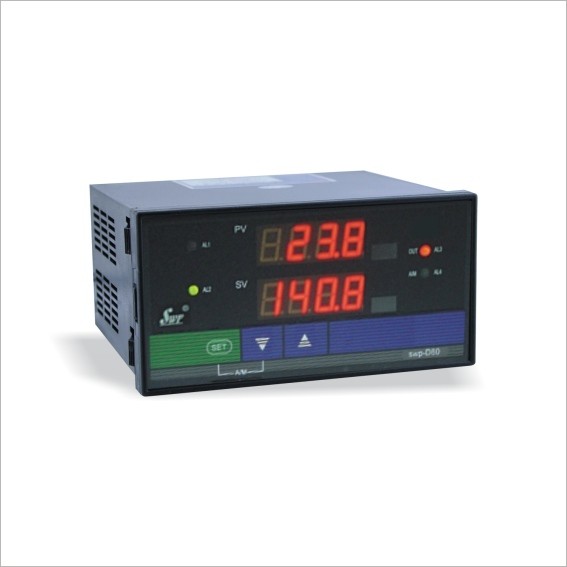

双回路数字/光柱显示控制仪

SWP-LED系列双回路数字/光柱显示控制仪采用微处理器进行控制运算。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观。

SWP 系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。

SWP 系列双回路数字显示控制仪/光柱显示控制仪可随意改变仪表的输入信号类型。采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。

SWP 系列双回路数字显示控制仪/光柱显示控制仪可带有两路模拟量变送输出与继电器报警输出。可适用于各种测试控制场合。

SWP 系列双回路数字显示控制仪/光柱显示控制仪可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

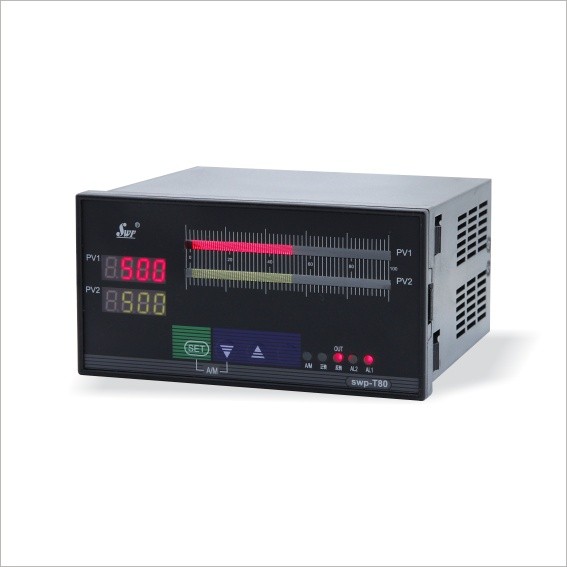

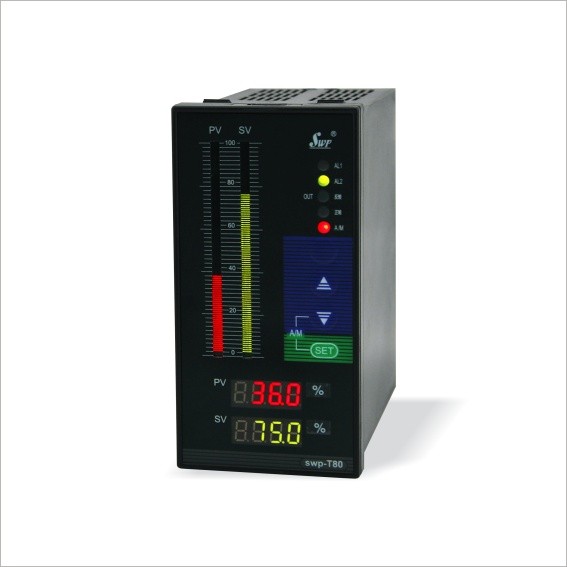

SWP系列双回路光柱显示控制仪集数字仪表与模拟仪表于一体，可对两路的温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。显示方式为双路数码测量值显示+双路光柱测量值显示。

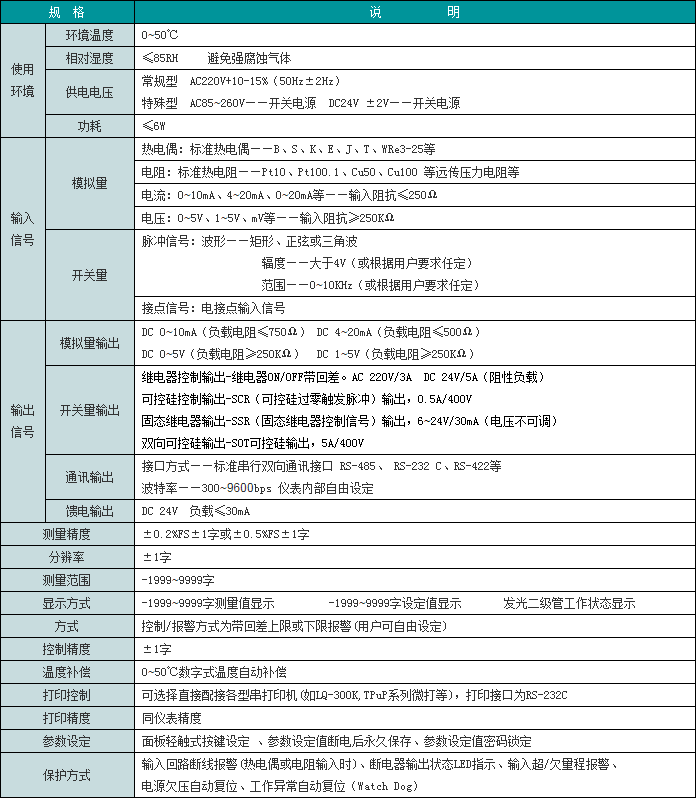

SWP-LED系列双回路数字/光柱显示控制仪技术参数

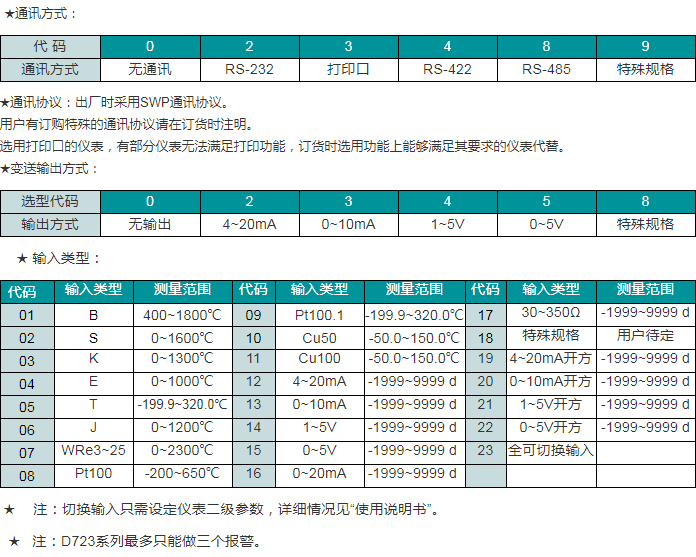

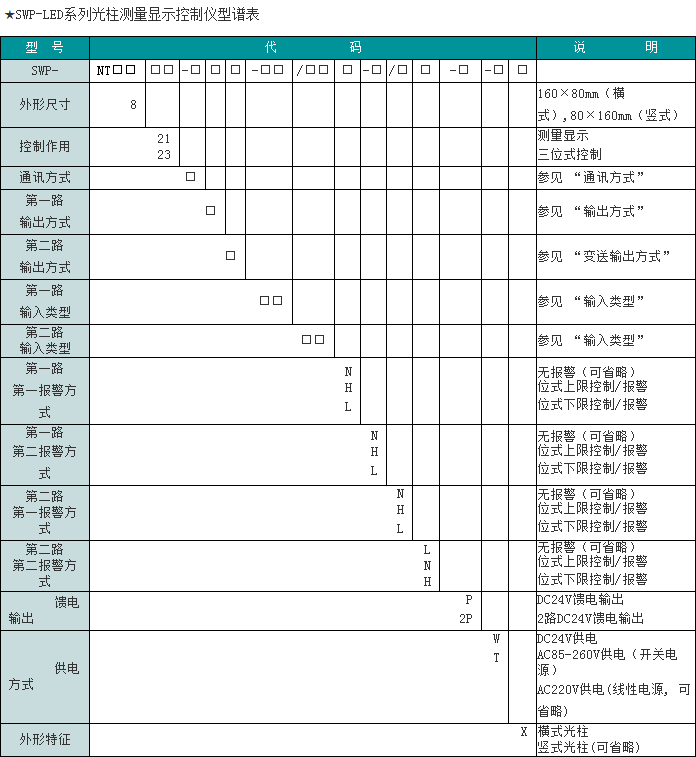

SWP-LED系列双回路数字/光柱显示控制仪型谱表

SWP-LED系列双回路数字/光柱显示控制仪选型举例

例1、SWP-D821-000-12/12-N-2P

双回路显示仪无通讯、变送输出和报警输出，两路输入信号均为4-20mA(18种可切换输入)，带两路DC24V馈电输出，仪表电源为AC220V，仪表外形为160×80mm横式

例2、SWP-D821-022-03/08-N

双回路显示仪无通讯和报警输出，输入通道1变送输出为4-20mA，输入通道2变送输出为4-20mA，通道1(PV)输入信号为K分度号(18种可切换输入)，通道2(SV)输入信号为Pt100分度号，仪表外型为80×160mm竖式

例3、SWP-D823-011-12/12-HL/HL-2P

双回路控制仪无通讯和变送输出，每一路输入均带上、下限报警/控制输出，两路输入信号均为4-20mA(18种可切换输入)，带两路DC24V馈电输出，仪表外为AC220V供电，仪表为外形为160×80mm横式

例4、SWP-S823-022-12/12-HL/HL-2P

双回路控制仪无通讯，输入通道1(PV)路变送输出为4-20mA，输入通道2(SV)变送输出为4-20mA，，两路输入信号均为4-20mA(18种可切换输入)，每一路输入均带上、下限报警输出，带两路DC24V馈电输出，仪表外为AC220V供电，外形为80×160mm竖式

更多型号举例

SWP-D823-011-23/23-HL/HL-2P             SWP-D823-022-23/23-HL/HL-2P

SWP-S823-011-23/23-HL/HL-2P              SWP-S823-022-23/23-HL/HL-2P

SWP-D823-811-23/23-HL/HL-2P             SWP-D823-822-23/23-HL/HL-2P

SWP-S823-811-23/23-HL/HL-2P              SWP-S823-822-23/23-HL/HL-2P

SWP-D821-000-23/23-N-2P                    SWP-D821-022-23/23-N-2P

SWP-S821-000-23/23-N-2P                     SWP-S821-022-23/23-N-2P

SWP-D821-800-23/23-N-2P                    SWP-D821-822-23/23-N-2P

SWP-S821-800-23/23-N-2P                     SWP-S821-822-23/23-N-2P

SWP-D923-011-23/23-HL/HL-2P             SWP-D923-022-23/23-HL/HL-2P

SWP-D923-811-23/23-HL/HL-2P             SWP-D923-822-23/23-HL/HL-2P

SWP-D921-000-23/23-N-2P                    SWP-D921-022-23/23-N-2P

SWP-D921-800-23/23-N-2P                    SWP-D921-822-23/23-N-2P

错误型号举例：SWP-D821-000-12/12-HL/HL-2P

选型错误原因：双回路显示仪D821是不具备报警功能的(型号中代码的：HL/HL)

正确型号举例：SWP-D823-011-12/12-HL/HL-2P
