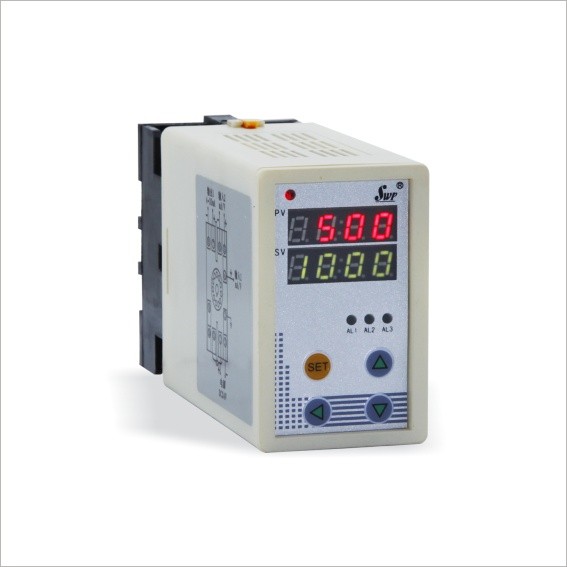

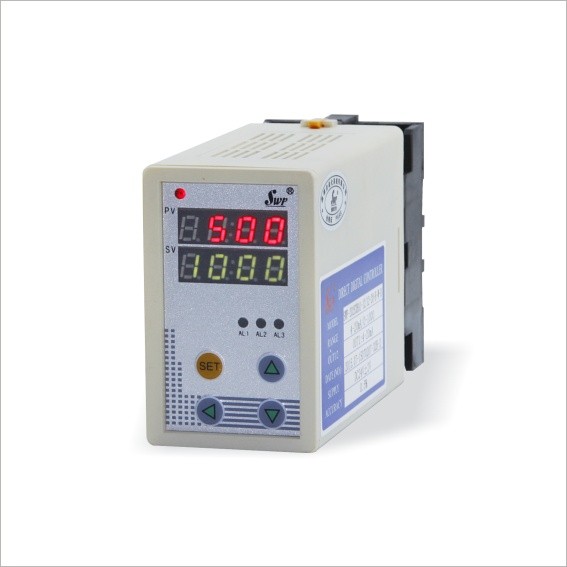

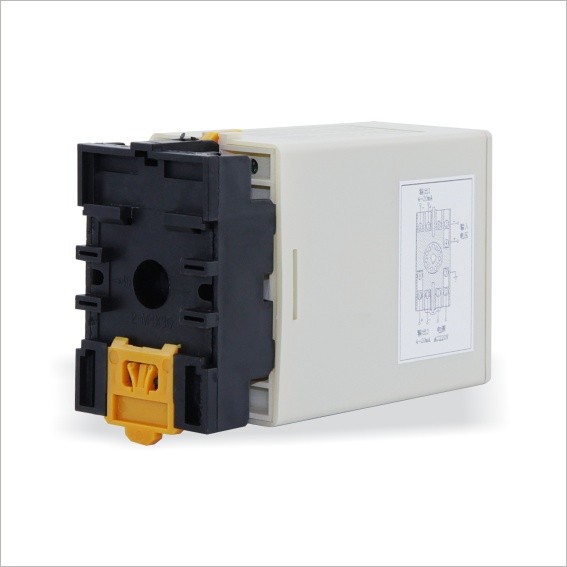

SWP-202SX系列双路数学运算模块

SWP-20系列智能变送单元可带双通道，并且可组成不同系列模块的组合：热电阻/热电偶温度变送模块、电压/电流/频率转换模块、配电模块[它给二线制变送器提供电压的同时，接收来自变送器的与差压、压力、液面等成比例的4-20mA DC输出信号]、数学运算模块[它将输入信号进行数学运算（开方、加减、乘除、比值等）后，转换为隔离的1-5V或4-20mA 信号输出]。

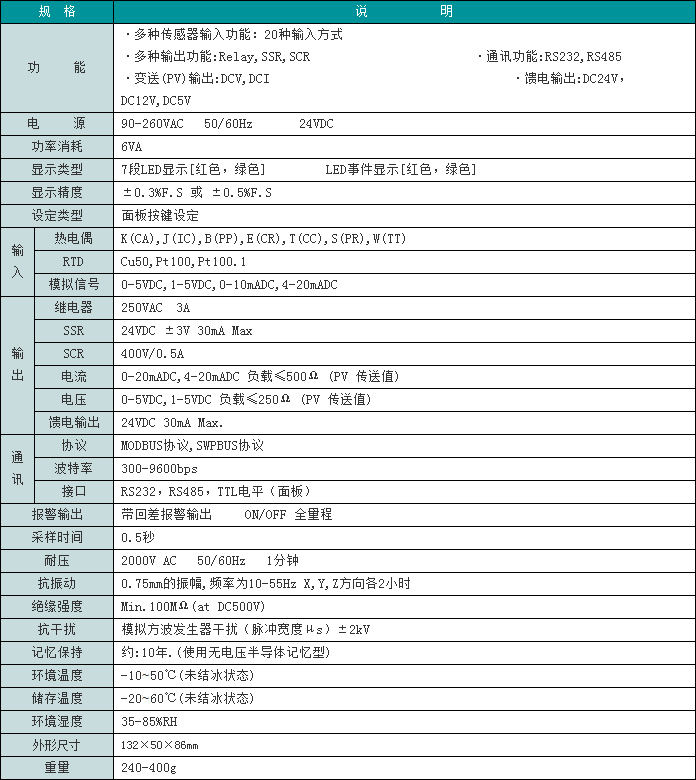

SWP-202SX系列双路数学运算模块技术参数

SWP-202SX系列双路数学运算模块型谱表

SWP-202SX系列双路数学运算模块选型举例

SWP-202SX-B-A1-12/12-22-B-N-D

加法运算器，输入两路4-20mA，输出两路4-20mA，输出不隔离，仪表电源AC220V

SWP-202SX-B-A2-12/12-22-A-N-D

加法运算器，输入两路4-20mA，输出两路4-20mA，输出隔离，仪表电源AC220V

SWP-202SX-B-B1-12/12-22-A-N-D

乘法运算器，输入两路4-20mA，运算输出两路4-20mA，输出隔离，仪表电源AC220V

SWP-202SX-B-B1-14/14-22-A-N-D

除法运算器，输入两路1-5V，运算结果输出为两路4-20mA，输出隔离，仪表电源AC220V
