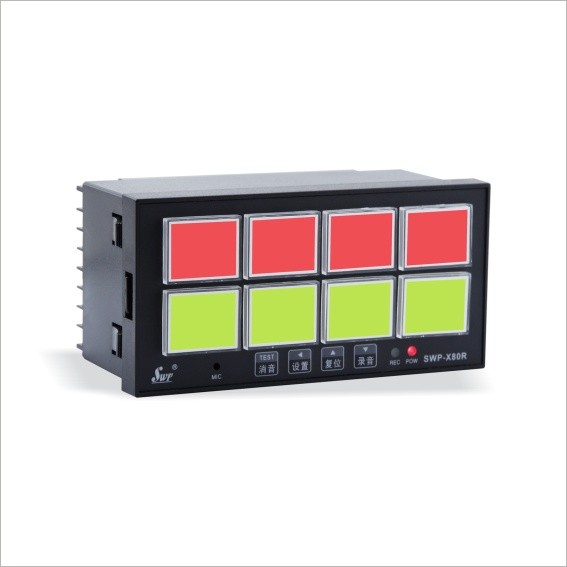

SWP-X803-R带录音闪光报警控制仪

SWP-X803-R带录音闪光报警控制仪可与各种SWP系列控制仪表或其他接点式控制检测仪表配套使用，可同时检测八路输入信号，八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。

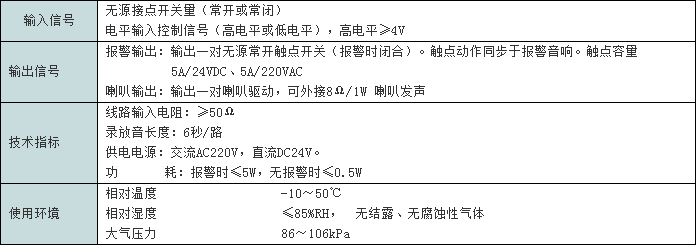

SWP-X803-R带录音闪光报警控制仪技术参数

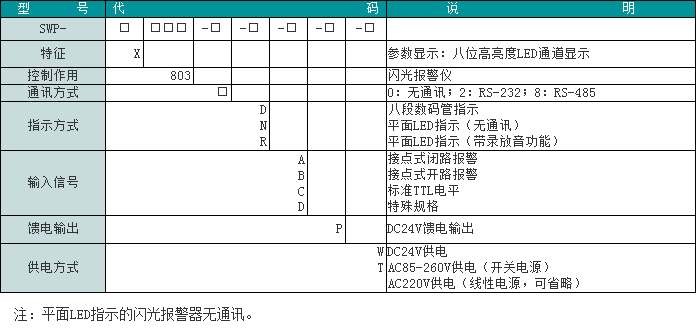

SWP-X803-R带录音闪光报警控制仪型谱表

SWP-X803-R带录音闪光报警控制仪选型举例

SWP-X803-0R-A

接点式闭路报警输入带录音闪光报警仪，AC220V电源

SWP-X803-0R-B

接点式开路报警输入带录音闪光报警仪，AC220V电源

SWP-X803-0R-C

标准TTL电平报警输入带录音闪光报警仪，AC220V电源

SWP-X803-0R-A-W

接点式闭路报警输入带录音闪光报警器，DC24V电源

SWP-X803-OR-B-W

接点式开路报警输入带录音闪光报警仪，DC24V电源

SWP-X803-OR-C-W

标准TTL电平报警输入带录音闪光报警器，DC24V电

SWP-X803-R带录音闪光报警控制仪操作

1、接通电源，带录音闪光报警仪电源指示灯亮，发光管逐个点亮自检完成后，进入工作状态。

2、在SWP-X803-0R-A工作状态下长按“消音”键3s，闪光报警仪进入LED测试状态。八路发光管全亮，输出继电器触点闭合。5s后闪光报警仪退出LED测试状态进入工作状态。

3、在SWP-X803-0R-A工作状态下,按一下“设置”键进入语音测试状态,继电器闭合,第一路通道对应发光管闪烁,喇叭播放该路语音。再按一下“设置”键转换到下一路，以此类推。当所有通道测试完成，再按“设置”键退出语音测试状态，进入工作状态。另外在语音测试状态下30s内无有效建按下或按任一下键都会退出此状态进入工作状态。

4、录音：在工作状态下，按一下“设置”键进入语音测试状态。找到需要录音的一路，喇叭放出原有的声音，按住“录音”键，等待录音指示灯亮起，对着麦克风开始录音，结束松开“录音”键。在录音过程中，若录音容量达到6s自动停止录音。

注：有效按键即短按“设置”键和长按“录音”键。

5、SWP-X803-0R-A工作状态下，带录音闪光报警仪工作流程及相关操作如下：

只要有报警还未消音确认，继电器闭合，对应通道报警。直到在某通道播放语音报警时按一下“消音”键，语音报警停止(注：语音报警的通道是当前通道)。此时若该报警信号存在，对应发光管常亮；否则不亮。已经消音的通道在报警信号消失后发光管也会灭掉。

6、在任何状态下，长按“复位”键，则系统复位回到初始状态。

7、保护：当芯片温度高于105℃时，带录音闪光报警仪喇叭停止播放，直到芯片降温后恢复正常播放。
