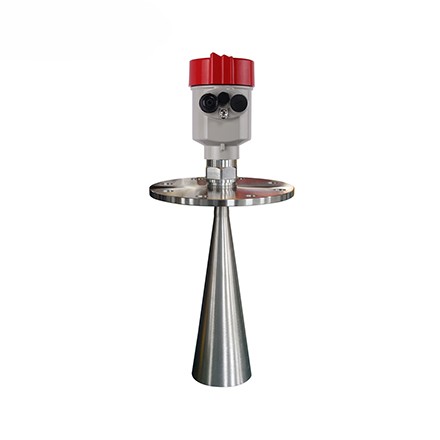

NCH-LD902雷达液位计_适用于高温高压的液体

NCH-LD900系列雷达液位计是26G高频雷达式物位测量仪表，测量最大距离可达80米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于各种强腐蚀性液体的测量。
雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

高频雷达液位计 NCH-LD902雷达液位计概述

NCH-LD900系列雷达液位计是26G高频雷达式物位测量仪表，测量最大距离可达80米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于各种强腐蚀性液体的测量。

雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

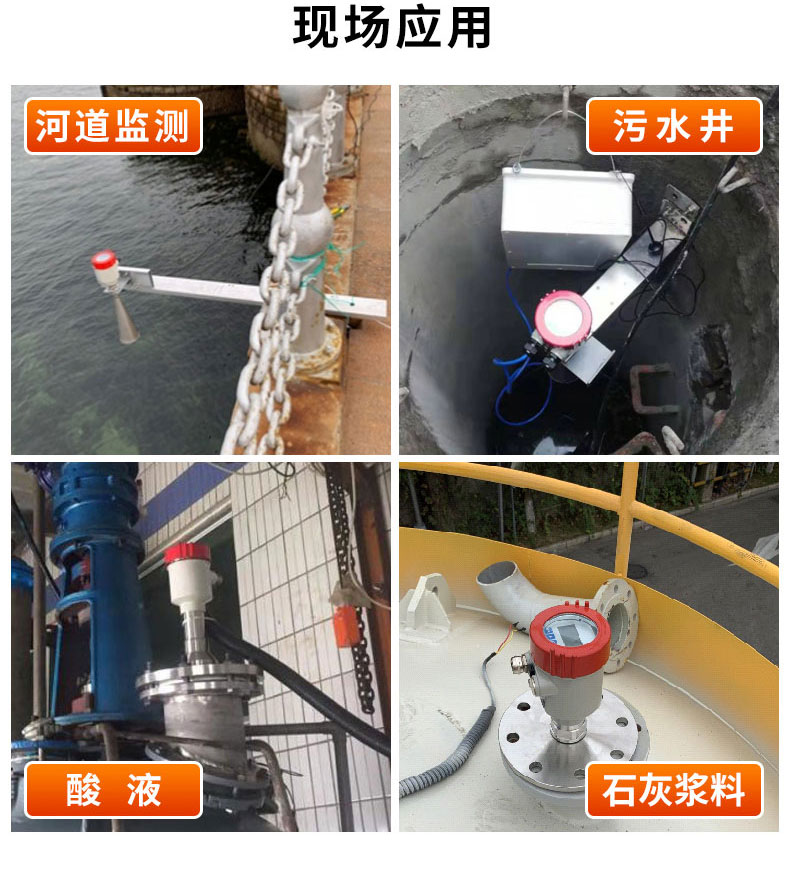

高频雷达液位计 NCH-LD902雷达液位计产品应用

高频雷达液位计 NCH-LD902雷达液位计产品介绍


高频雷达液位计 NCH-LD902雷达液位计特点

（1）天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

（2）几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

（3）严重粉尘环境对高频物位计工作影响不大。

（4）波长更短，对在倾斜的固体表面有更好的反射。

（5）波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

（6）测量盲区更小，对于小罐测量也会取得良好的效果。

（7）高信噪比，即使在波动的情况下也能获得更优的性能。

（8）高频率，是测量固体和低介电常数介质的最佳选择。

高频雷达液位计 NCH-LD902雷达液位计选型表

型号	代码									说明
NCH-LD600	□	□	□	□	-□	□	□	□	□	NCH-LD600系列导波雷达液位计
结构形式	1 2 3 4 5 6									缆式杆式双缆式杆式（高温型）防腐型同轴杆式
过程连接/材料	G GA N NA C D E F H K Y									G1½"A螺纹/不锈钢 G1"A螺纹/不锈钢 1½"NPT螺纹/不锈钢 1"NPT螺纹/不锈钢法兰DN50 PN16 C型法兰DN80 PN16 C型法兰DN100 PN16 C型法兰DN150 PN16 C型法兰DN200 PN16 C型法兰DN250 PN16 C型特殊约定
密封温度	P G									普通密封/-40...100℃ 高温密封/-40...250℃带散热片
电子单元	2 3 4 5									4-20mA /24VDC两线制 4-20mA /24VDC/HART两线制 4-20mA /24VDC/HART四线制 4-20mA /220VAC/HART四线制
显示	V X									带显示不带显示
防护等级	P L									塑料/IP65 铝/IP67
电缆接口	M N									M20×1.5 1/2"NPT
防爆等级	P I D									标准型（非防爆）本安型（Exib ⅡC T6）本安型＋隔爆型（Exd ib ⅡC T6）
测量量程	A B C D E									5米 10米 15米 20米 30米
