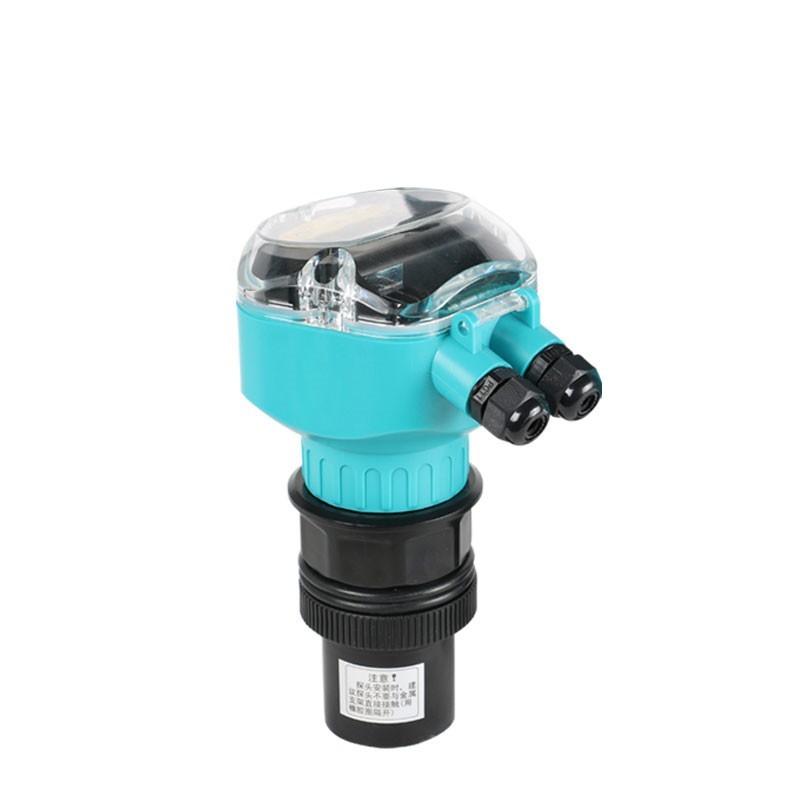

超声波液位计_NCH-DP3000系列超声波液位计

NCH-DP3000系列超声波液位计/物位计采用超声波脉冲原理进行非接触式的测量，是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求，集液位水位测距显示变送等功能于一体，被测介质几乎不受限制，可广泛应用于各种液体和固体物料高度的测量。

超声波液位计_NCH-DP3000系列超声波液位计_超声波物位计概述

NCH-DP3000系列超声波液位/物位计采用超声波脉冲原理进行非接触式的测量，是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求，集液位水位测距显示变送等功能于一体，被测介质几乎不受限制，可广泛应用于各种液体和固体物料高度的测量。

超声波液位计_NCH-DP3000系列超声波液位计_超声波物位计产品特点

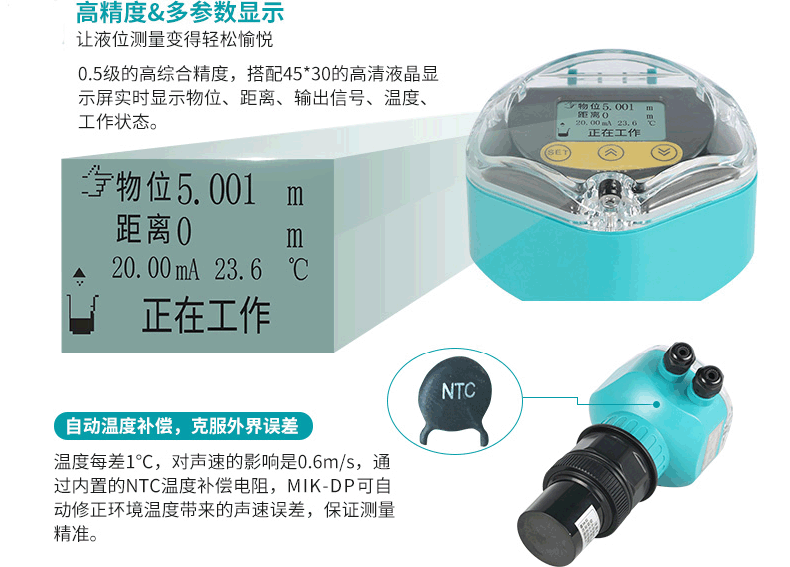

1、自动功率调整、增益控制、温度补偿

2、物理密封，与外壳整体性密封以防探头受潮时影响整机性能

3、防水设计，流线型外壳，露天工作，雨水无法顺着电缆线进入壳体，避免内部电路受潮

4、多种输出形式：可编程继电器输出、高精度4-20mA电流输出、Rs-485数字通信输出分体超声波液位探头

5、具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。

超声波液位计_NCH-DP3000系列超声波液位计_超声波物位计技术参数

量程范围:5m,10m,15m,20m,30m,40m,50m,60m

测量精度:0.5%~1%

模拟输出:2线制4-20ma输出，4线制4-20ma输出

数字输出:可选RS485 、RS232

继电器输出:可选择AC250V/5A或者DC30V/5A

供电:标配24VDC,可选220VAC 50Hz

环境温度:显示仪表-20-60℃，探头-20-80℃

安装尺寸:螺纹或法兰

本产品适用于非防爆场合，如需防爆产品需特殊注明

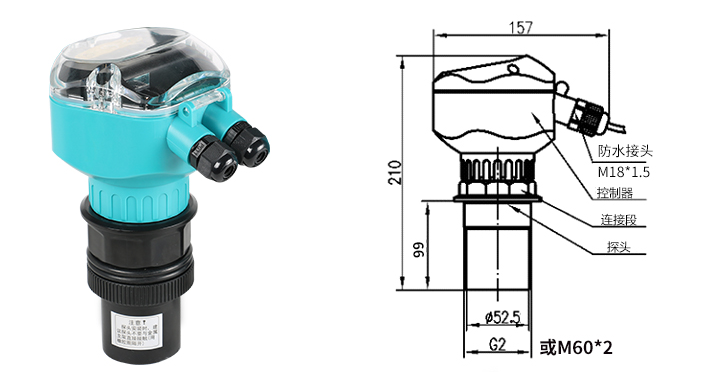

超声波液位计_NCH-DP3000系列超声波液位计_超声波物位计产品尺寸

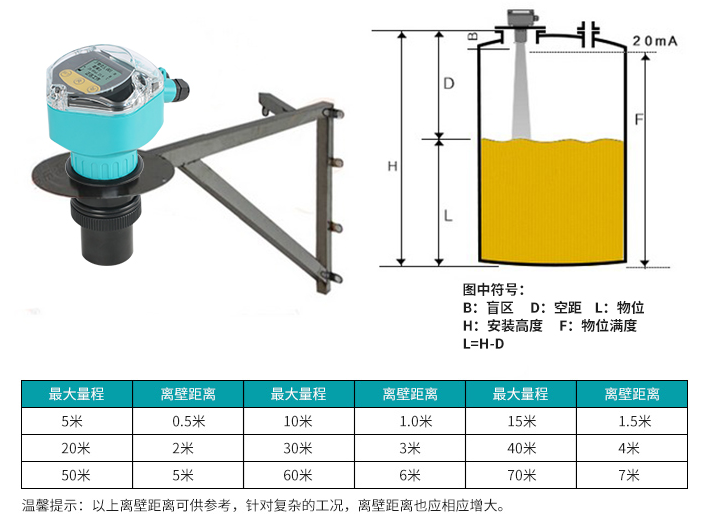

超声波液位计_NCH-DP3000系列超声波液位计_超声波物位计产品安装

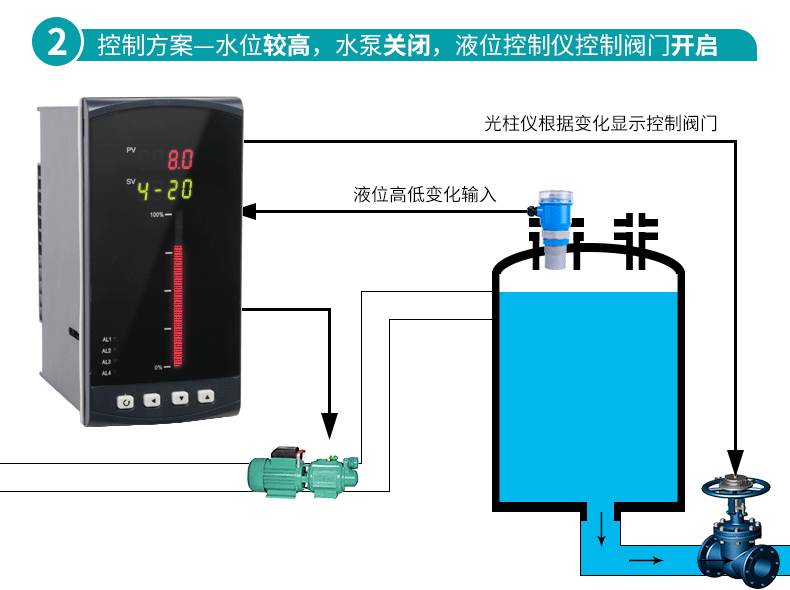

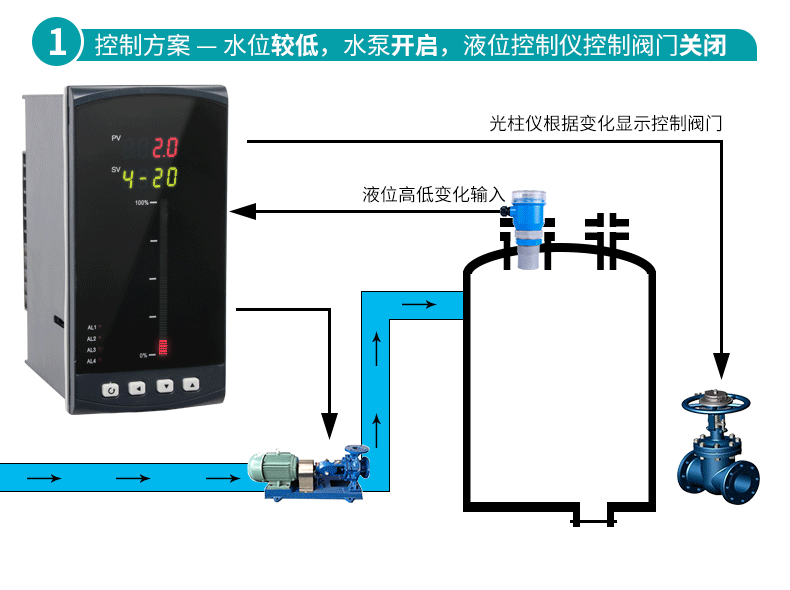

超声波液位计_NCH-DP3000系列超声波液位计_超声波物位计现场工作示意图

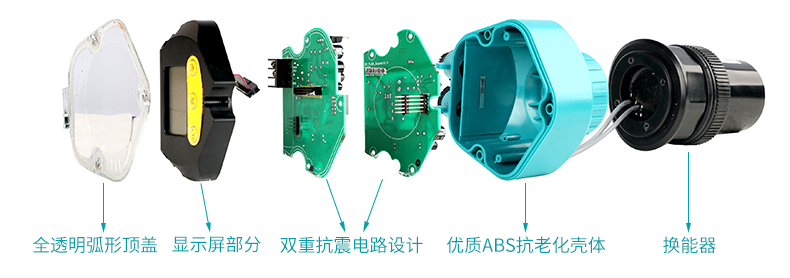

超声波液位计_NCH-DP3000系列超声波液位计_超声波物位计产品分解图

超声波液位计_NCH-DP3000系列超声波液位计_超声波物位计选型表

型号	代码									说明
NCH-DP3000	□	□	□	□	-□	□	□	□	□	NCH-DP3000系列超声波液位计
显示	C E									LCD显示 LED显示
功能	M C									液位计（默认可省略）明渠流量计液位差计
结构	D P									一体机（默认可省略）分体壁挂式分体盘装式
接线方式	2 3 4									二线制三线制四线制
测量量程	3 5 8 12 15									3米 5米 8米 12米 15米（特殊订货可达20米）
供电电源	6 5									24V DC 220V AC
安装连接	6 5 8 9 0									标准M66×2螺纹连接（标配安装螺母）法兰连接DN50 法兰连接DN65 法兰连接DN100 法兰连接特殊要求定做，文字注明规格
输出信号	B E R									标准4~20mA 4~20mA+继电器（高、低点） RS485通讯
探头材质（与介质不接触）	8 9									标准 PTFE（耐强酸、强碱、盐腐蚀）
