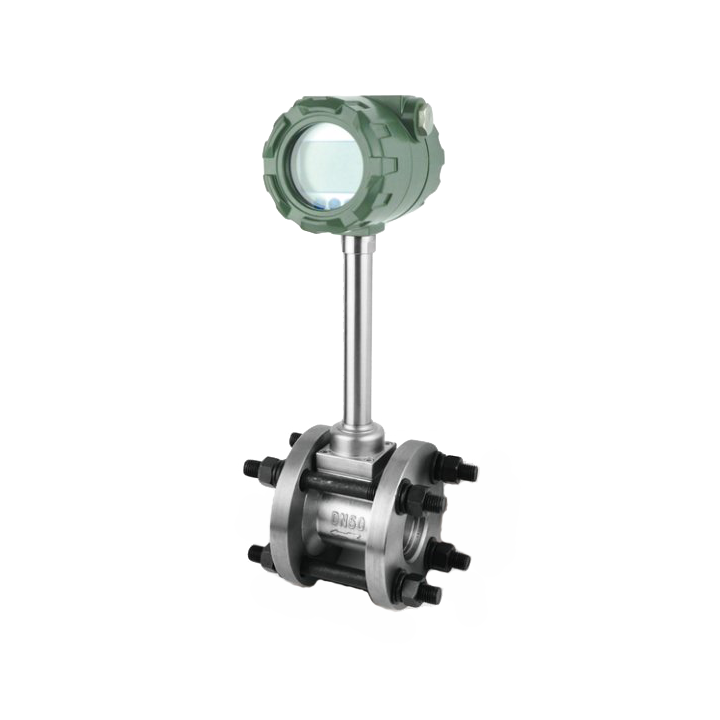

智能涡街流量计_NCH-LGUB列涡街流量计

NCH-LUGB系列智能涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。

智能涡街流量计_NCH-LGUB列涡街流量计概述：

NCH-LUGB型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。

智能涡街流量计_NCH-LGUB列涡街流量计特点及用途：

特点：

n 无可动部件，长期稳定，结构简单便于安装和维护

n 采用消扰电路和抗振动传感头，具有一定抗环境振动性能

n 采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上

n 由软件对仪表系数非线性进行修正，提高测量精度

n 压力损失小，量程范围宽

n 采用EEPROM对累积流量进行掉电保护，保护时间大于10年

用途：

本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

智能涡街流量计_NCH-LGUB列涡街流量计技术参数表：

规格	说明
公称通径(mm)	15，25，40，50，65，80，100，125，150，200，250，300，(200～2000 插入式)
公称压力(MPa)	DN15-DN200 4.0(>4.0 协议供货)，DN250-DN300 1.6(>1.6 协议供货)
介质温度(℃)	压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料	1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度	压电式:0.2g 电容式:1.0～2.0g
精确度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度	1：6～1：30
供电电压	传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V 电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249 标准Cd≤2.4
防爆标志	本安型：ExdⅡia CT2-T5 隔爆型：ExdⅡCT2-T5
防护等级	普通型IP65 潜水型IP68
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体、蒸汽
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型(4～20mA)：负载电阻≤750Ω

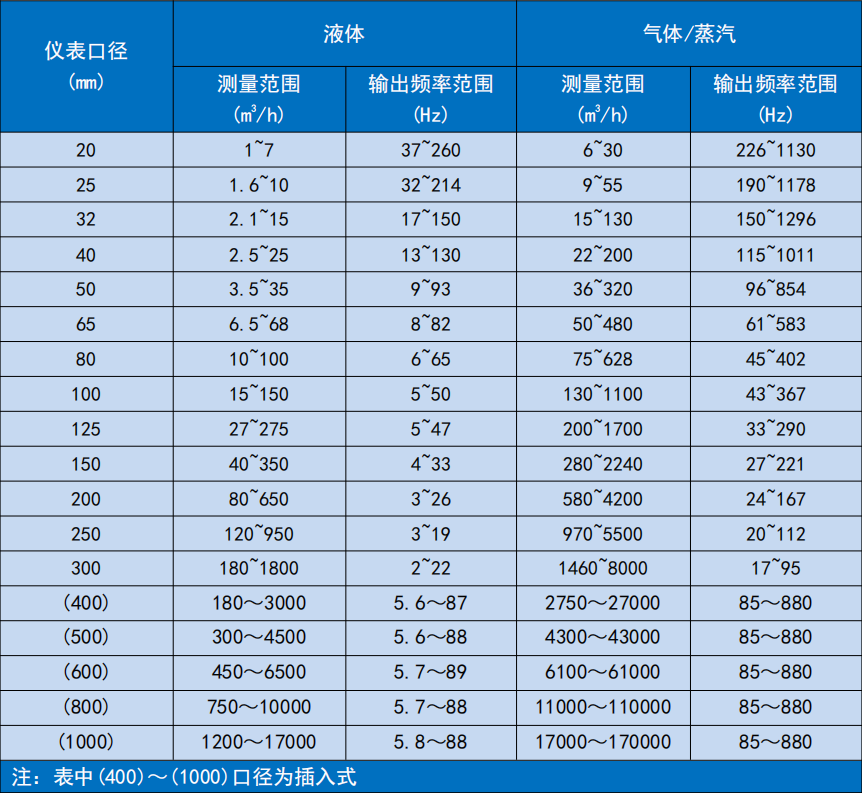

智能涡街流量计_NCH-LGUB列涡街流量计流量范围：

注：根据上述原则选择的口径不一定与管道通径相一致，如不同时应注意缩径或者扩径，注意连接两管道用大小头及必要的直管段长度。

智能涡街流量计_NCH-LGUB列涡街流量计选型表：

型号	代码								说明
NCH-LU	□	□	□□	□□	□	□	□	□	涡街流量仪表
G									传感器
检测方式	B E								压电式传感器电容式传感器
连接方式	1 2 3 4								法兰连接型法兰卡装型简易插入型球阀插入型
测量介质	2 3 4								气体液体蒸汽
公称通径	01 02 03 04 05 06 08 10 12 15 20 25 30								15mm 20mm 32mm 40mm 50mm 65mm 80mm 100mm 125mm 150mm 200mm 250mm 300mm
使用环境	P B								不防爆防爆型
信号输出	1 2 3 4 5 6								脉冲输出 4～20mA 电流输出，液晶显示 RS-485 通讯电池供电，不带温度、压力补偿温压补偿一体，4～20mA 电流输出型温压补偿一体，电池供电型
选型说明	例如： HCN-LUGE2405-P2 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽，仪表通径为DN50，普通4～20mA 电流信号输出

昌辉仪器仪表有限公司专业生产销售智能涡街流量计_NCH-LGUB列涡街流量计;小产品, 大智慧, 争做流量计的主导者;

昌辉仪表流量计产品服务专线:0517-86951080,免费技术支持:13813313252!
