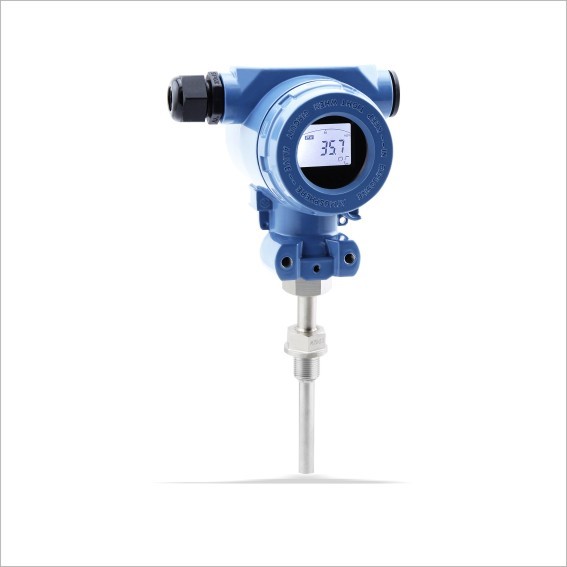

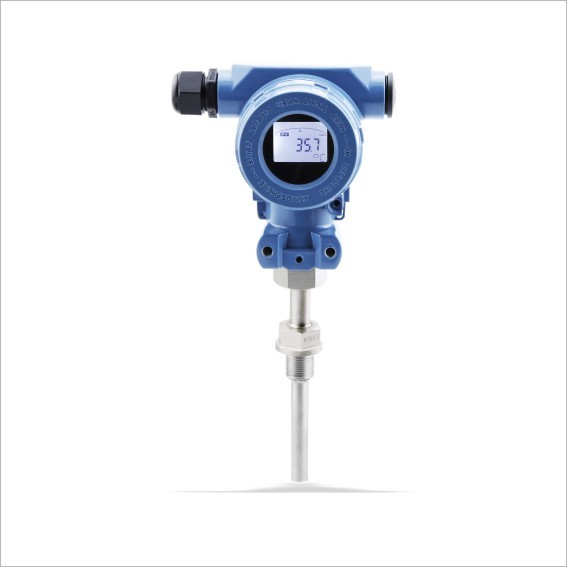

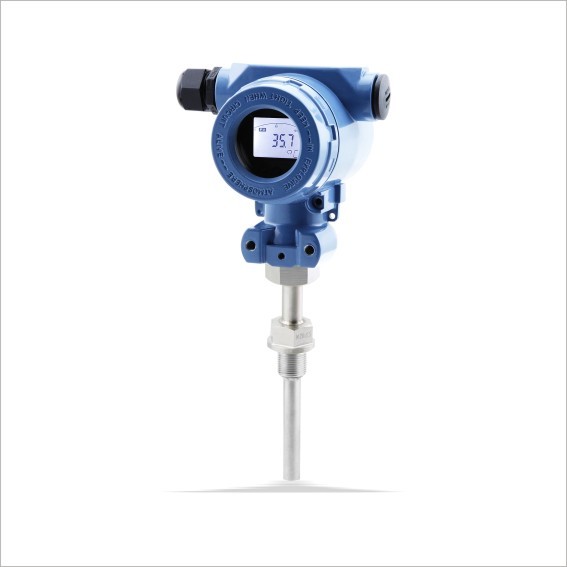

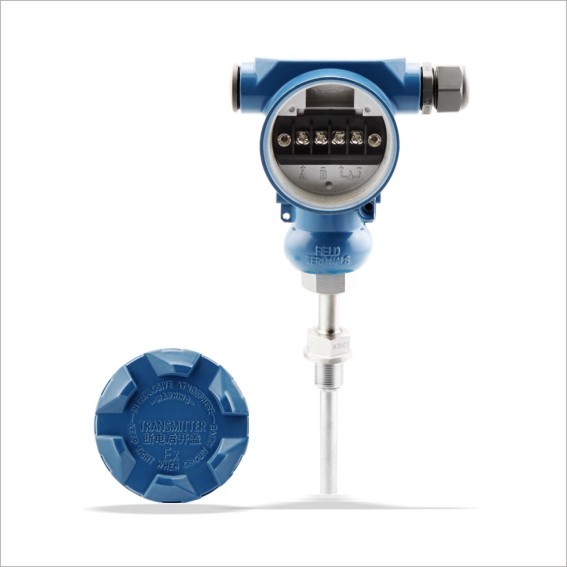

SWP-ST61T28 温度变送器

◎抗50/60HZ工频干扰设计，适合工业现场
◎进口高速微处理器，响应速度快
◎多曲线拟合分段校对，消除非线性误差
◎输出电流多点校对，减小温度漂移
◎非易失性存储器，具备掉电存储和数据恢复功能
◎具有自诊断和故障报警输出功能
◎LCD同时显示多个监测变量
◎可通过RS485远程进行参数设定和功能组态
◎可通过按键就地进行参数设定和功能组态
◎量程、零点、阻尼现场连续可调

SWP-ST61T28系列温度变送器在电路设计上采用以微处理器为核心，具有长期稳定性好，可靠性高，自诊断能力强等特点。在结构上，用户很方便的通过 RS485 通讯及显示器上的按钮对变送器进行组态、设置和标定，适合 PT100、CU50、PT1000 等热电阻传感器的信号调理。电路板输出信号为两线制 4-20mA 和 1 路 RS485 通讯。大屏幕的液晶显示(带背光)、全数字化设计、温漂小、抗干扰能力强。采用 Modbus-RTU 协议读取和校准,适用于工业现场的 RS485 通信。

SWP-ST61T28 温度变送器技术参数

规格	说明
测量介质	液体或气体
输出信号	4～20mA、RS485 （标准Modbus-RTU协议）
波特率	1200～115200bps
供电电压	12～36VDC
采样速率	≥ 10次/秒
精度等级	0.1%FS， 0.25%FS， 0.5%FS
显示范围	LCD显示 -99999～99999
工作条件	环境湿度 0%～95%RH（无冷凝无结露）
工作条件	环境温度 -40～85℃（液晶 -20~70℃）
稳定性能	±0.1% FS/年
整体重量	≈1000g
抗震性能	10g(20...2000Hz)
电磁兼容	符合EN61326-1:2006
防护等级	IP65（电气连接完整后达到）
最大功率	≤0.02Us(W) Us=供电电压

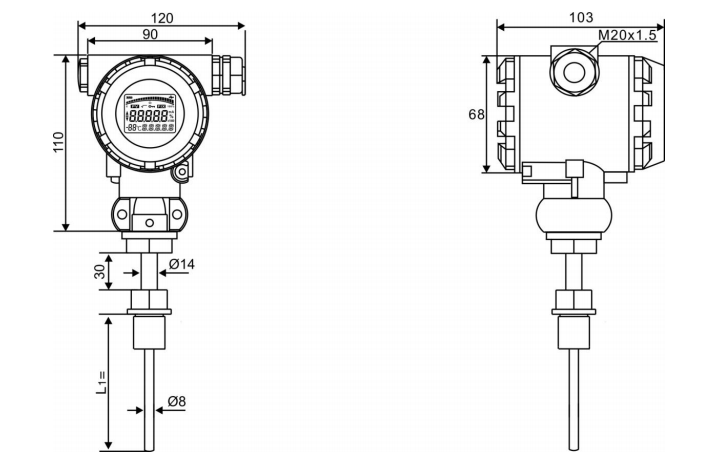

SWP-ST61T28 温度变送器外形尺寸图


SWP-ST61T28 温度变送器型谱表

型号	产品说明
SWP-ST61	系列变送器
代码	产品类型
T28	2088外壳温度表
代码	测量范围	量程调节范围
08	Cu50	-50-150.0℃
09	Pt100	-199-850℃
10	Pt100.1	-199.9-320.0℃
T	特殊定制
代码	输出方式
N	4-20mA
C	RS485通讯（MODBUS RTU通讯协议）
代码	过程连接方式和材料
R	外螺纹G1/2（不锈钢 1Gr18Ni9Ti）
G	外螺纹M20×1.5（不锈钢1Gr18Ni9Ti）
M	外壳类型外螺纹M27×2（不锈钢 1Gr18Ni9Ti）
T	特殊定制
代码	显示表头（不选择不填）
M2	LCD显示
代码	精度等级
1	0.1%
2	0.25%
5	0.5%
代码	防雷类型（不选择不填）
f	防雷
代码	温度传感器插入深度
-L₁	见外形结构图，填上具体的数值，单位：mm
典型型号	SWP-ST61 T28 08 NC N M2 2 f -50
