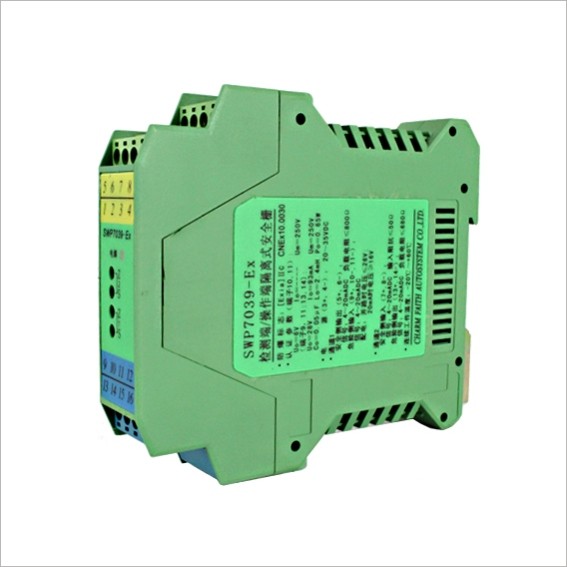

SWP7039-Ex 一进二出检测端/操作端隔离式安全栅

SWP7039-Ex系列检测端/操作端隔离式安全栅
通道1：向危险区的变送器提供隔离的工作电源，同时检测回路中（或电流源）的电流，经隔离变送输出相互隔离的电流/电压信号到安全区。
通道2：将来自安全区的电流信号，经隔离变送输出电流/电压信号到危险区。该产品需独立供电，电源、输入和输出三隔离，本安端和非本安端绝缘强度高达2500V,a.c.。

通道1：向危险区的变送器提供隔离的工作电源，同时检测回路中（或电流源）的电流，经隔离变送输出相互隔离的电流/电压信号到安全区。

通道2：将来自安全区的电流信号，经隔离变送输出电流/电压信号到危险区。该产品需独立供电，电源、输入和输出三隔离，本安端和非本安端绝缘强度高达2500V,a.c.。

SWP7039-Ex 一进二出检测端/操作端隔离式安全栅技术参数

规格参数	说明
通道数	2
防爆标记	[Exia]ⅡC
适应场所	安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。
供电电压	20～35VDC
功耗	≤3.1W（24V供电，20mA输出时）
危险区信号	通道1 输入信号：4～20mADC 配电：电流为20mA时，配电电压≥16V 配电回路开路时，配电电压≤26V 正常工作电流≤25mA 通道2 输出电流：4～20mADC 负载电阻：0～680Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ
安全区信号	通道1 输出电流：4～20mADC 负载电阻：0～680Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ 通道2 输入信号：4～20mADC
电源保护	电源反向保护
输出精度	0.2%F.S
温度漂移	0.01%F.S/℃
仪表结构	尼龙塑壳结构
重量	约150g
适用现场设备	通道1：二线制、三线制变送器、电流源信号通道2：二线制阀门定位器、电气转换器等

SWP7039-Ex 一进二出检测端/操作端隔离式安全栅型谱表

型号规格	附加码		说明
SWP7039-Ex	/□	/□	一路检测端，一路操作端
通道1输出类型	/I		通道1：4～20mA输出(安全区)
通道1输出类型	/V		通道1：1～5 V 输出(安全区)
通道2输出类型		/I	通道2：4～20mA输出(危险区)
通道2输出类型		/V	通道2：1～5 V 输出(危险区)
