SWP7018-Ex 二进二出 开关量输入隔离式安全栅

防爆标记

[Exia]ⅡC

适应场所

安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。

供电电压

20～35VDC

电源保护

电源反向保护

电源功耗

（24V供电，继电器触点闭合时）：           （24V供电，晶体管导通时）：
≤1.2W（SWP7011-Ex）                       ≤1W（SWP7013-Ex)
≤2.2W（SWP7111-Ex）                       ≤1.8W（SWP7113-Ex)
≤2.4W（SWP7018-Ex）                       ≤2.0W（SWP7019-Ex)

危险区信号输入

开关、接近开关

开路电压：≈8V    短路电流：≈8mA

安全区信号输出

继电器输出特性：

响应时间：≤20ms

驱动能力：250V，a.c.,2A或30V，d.c.,2A，电阻性负载

晶体管输出特性：

外部供电：≤40V,d.c.，电流输出：≤40mA（有短路保护）

晶体管集电集输出：高电平：VCC,     低电平：≤2.5V

晶体管发射极输出：高电平：VCC-2.5V,低电平：≤0.5V

输出特性

（设置为同相控制时）

现场开关闭合或输入回路电流>2.1mA,输出继电器闭合,通道绿色指示灯亮

现场开关开路或输入回路电流<1.2mA,输出继电器开路, 通道绿色指示灯灭

输入和输出

正反相控制设置

K1置为ON时为反相控制，为OFF时为同相控制。

断线检测功能设置

K2置为OFF时为开启断线检测功能，为ON时关闭断线检测功能。

注：当以开关为输入信号，需要断线检测时，需在开关两端并联10KΩ电阻。

电磁兼容性

符合GB/T18268工业设备应用要求

使用环境温度

-20～+60℃

重量

约150g

连接的现场设备

符合DIN19234的NAMUR接近开关、开关等现场设备

（包括本安型的压力开关、温度开关、液位开关等）

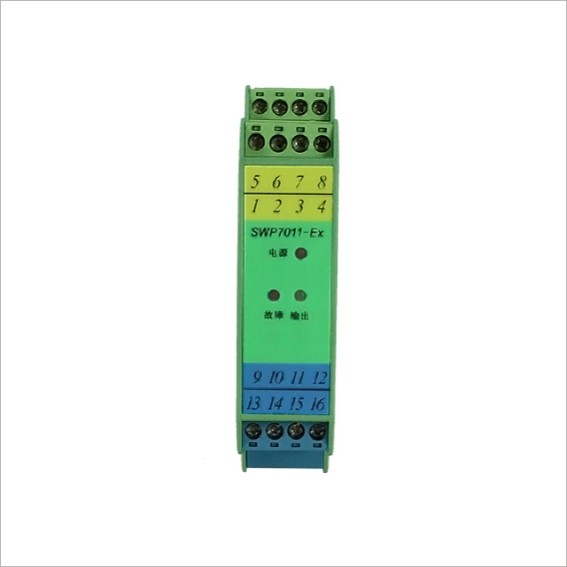

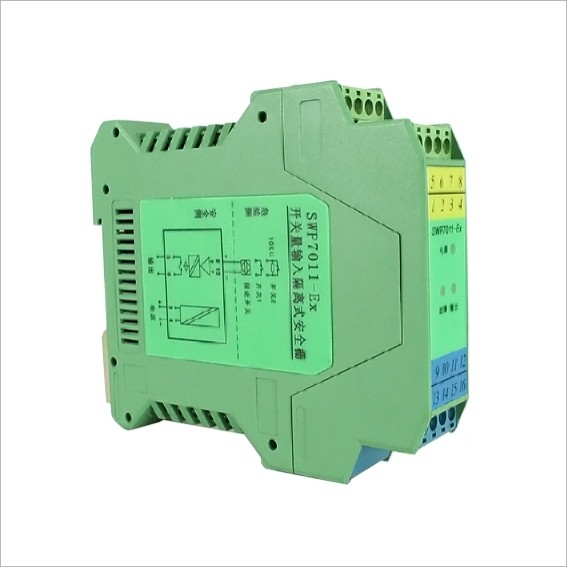

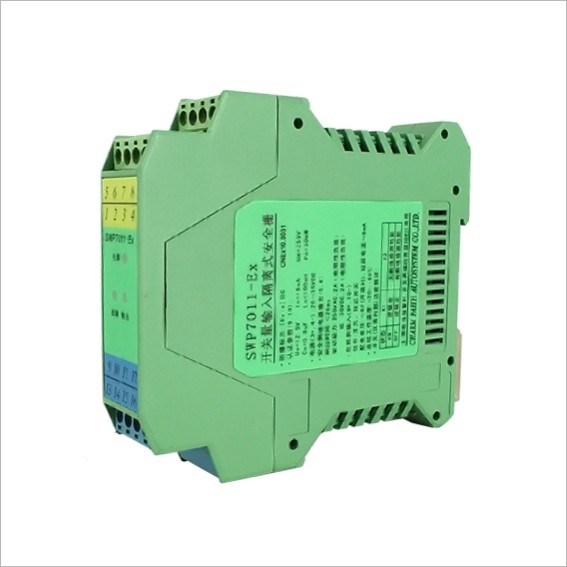

SWP7011-Ex

一进一出

危险区输入：开关、接近开关输入

安全区输出：继电器输出

SWP7111-Ex

一进二出

SWP7018-Ex

二进二出

SWP7013-Ex

一进一出

危险区输入：开关、接近开关输入

安全区输出：晶体管输出

SWP7113-Ex

一进二出

SWP7019-Ex

二进二出
